孔口流量計組成及工作原理

孔口流量計是一種被廣泛應用于工業控制和流體測量領域的常見流量測量儀器。它利用孔口作為節流件，通過測量大氣壓和取壓孔處的壓力差來確定氣體的體積流量。

孔口流量計組成

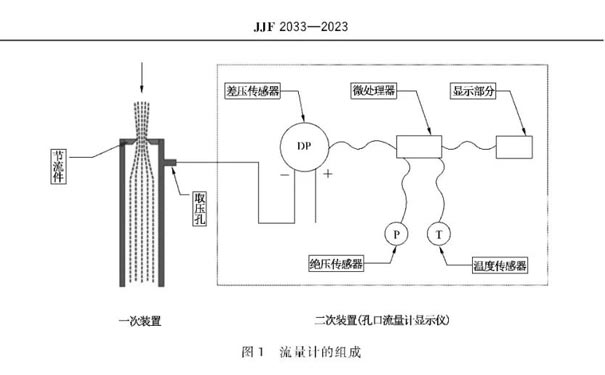

流量計由一次裝置(包括節流件、取壓孔和后端直管段)和二次裝置(差壓傳感器、絕壓傳感器、溫度傳感器、微處理器、顯示部分等)組成。

二次裝置中差壓傳感器用于測量流量計兩端的差壓值(正端接大氣、負端接流量計取壓孔)；絕壓傳感器和溫度傳感器為選配件，絕壓傳感器用于測量環境大氣壓，溫度傳感器可測量環境溫度。

孔口流量計工作原理

孔口原理是基于伯努利定律的流量測量原理。伯努利定律是描述流體在流動過程中能量守恒的定律，它表明在靜態壓力、動態壓力和位能之間存在一種平衡關系。在流體通過孔口時，由于流體速度的增加，靜態壓力會降低，從而形成壓力差。這個壓力差就是孔口流量計測量流量的基礎。

孔口流量計測量氣體體積流量，以伯努利方程和流動連續性方程為依據，當被測氣體流經節流件時，其下游的壓力產生變化，與大氣壓產生差壓，根據差壓、流體密度等數據，再通過公式就可得到氣體的體積流量。

以上是對“孔口流量計組成及工作原理”的相關介紹?？卓诹髁坑嬍且环N簡單而有效的流量測量儀器，具有結構簡單、可靠性高、測量范圍廣、精度較高和響應速度快等優勢，廣泛應用于工業控制和流體測量領域。

我司產品GHK-7000K型孔口流量校準器，采用孔口流量計法測量氣體流量，應用微控制器和傳感器技術，根據HJ/T368-2007《環境保護產品技術要求標定總懸浮顆粒物采樣器用的孔口流量計》的要求設計制造，控制精準、準確可靠，可用于大中小流量空氣采樣器流量校準。
